一. 背景

在能源管理精細化、智能化的發展趨勢下，傳統單回路電能表已難以滿足復雜用電場景的計量與管控需求，多模塊多回路電能表憑借其獨特的結構設計與功能優勢，逐漸成為工業、商業、建筑等領域能源監測的核心設備。

多模塊多回路電能表通過 “模塊化設計 + 多回路并行計量" 的架構，打破了傳統電能表 “一表一回路" 的局限，在計量精度、管理效率、運維成本等方面展現出顯著優勢，具體可概括為以下四點：高精度、多參數并行采集，數據更全面、分層分路管控，能源效率更易優化、模塊化靈活配置，適配多樣化場景。

基于以上特點可以滿足工業制造場景：滿足 “多設備、多工序" 的能耗監測需求、數據中心場景，支撐 “高可靠、高精密" 的供電保障需求、商業建筑場景（適配 “多租戶、多業態" 的計量需求）

二. ADW600多回路計量模塊

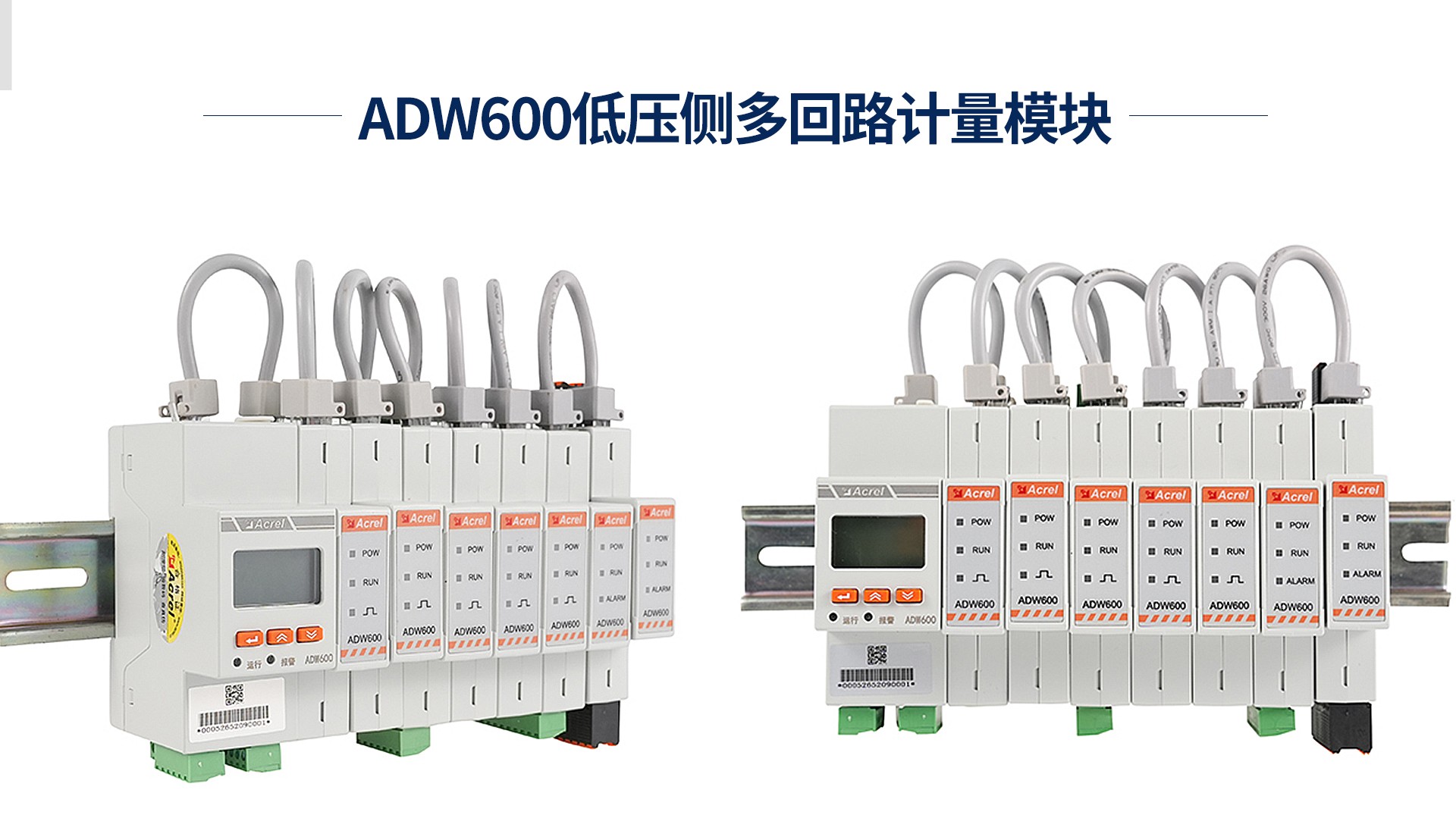

安科瑞ADW600系列儀表分為 ADW600 系列智能網關和 ADW600 多回路計量模塊，主要用于計量低壓網絡的三相有功電 能，具有體積小、安裝簡便、功能豐富等優點。產品采用模塊化設計，包括網關主體、電壓模塊、電流模塊、開 關量模塊、測溫漏電模塊等，模塊間采用網線連接，可支持多回路拼接使用。適用于低壓側多回路計量場景，尤 其是電力改造需求。

2.1 ADW600 系列儀表功能特點

2.2 技術參數-ADW600系列智能網關

2.3 ADW600多回路計量模塊參數

環境條件：

2.4 外型尺寸及安裝說明

不同模塊之間網線連接時需要注意 BUS-IN 為進線接口、BUS-OUT 為出線接口，以 ADW600 系列智能網關或電 源模塊為起點依次往后連接，不能接反。

2.5 配套互感器外型尺寸

ADW600-I 配套互感器規格尺寸

配套互感器尺寸圖

2.6 接線說明

ADW600多回路計量模塊 之間采用網線連接，BUS-IN 為進線接口、BUS-OUT 為出線接口，以 ADW600 系列智能 網關或電源模塊為起點依次往后連接，不能接反。 ADW600-U 需要接入負載電壓信號，參照下方接線圖，11-14 端子分別接入 UA、UB、UC、UN 電壓信號，若采 用三相三線接法時，11-13 接入 UA、UB、UC 電壓信號，然后將 UB 短接進 UN 端子即可。

ADW600-U 接線圖

ADW600-I 需要接入負載電流信號，參照下方接線圖，標配互感器為 RJ12 接口插入電表端子即可，分別將三 個互感器根據指示方向卡在負載線纜上即可。

ADW600-I 接線圖

ADW600-K 根據需要接入開關量輸入或輸出信號線，注意 COM 口為公共端，參照下方接線圖。

ADW600-K 接線圖

ADW600-TL 根據需要接入測溫信號線或剩余電流互感器信號線，注意 COM 口為相鄰測量回路的公共端，具體 接線圖如下。

ADW600-TL 接線圖

2.7 指示燈按鍵說明

三 . 總結語

在能源管理精細化、智能化需求日益凸顯的背景下，傳統單回路電能表已難以勝任多回路、多參數的復雜計量場景。安科瑞ADW600系列多模塊多回路電能表支持按回路、按區域、按負載類型的分層數據統計與分析，為用戶提供三級能源管理視角，同時具備回路級故障診斷與報警功能，可實時監測各回路的過流、過壓、失壓、斷相、接線錯誤等異常情況，并通過 RS485、LoRa、NB-IoT 、WiFi等通訊方式將故障信息上傳至管理平臺，明確標注故障回路編號與故障類型，廣泛用于商業建筑（如購物中心、寫字樓、酒店）、工廠、電子廠房、化工企業、數據中心等場景，為用戶提供回路級、區域級、負載類型級的多維度能源視角，是推進能源數字化管理的理想解決方案。
